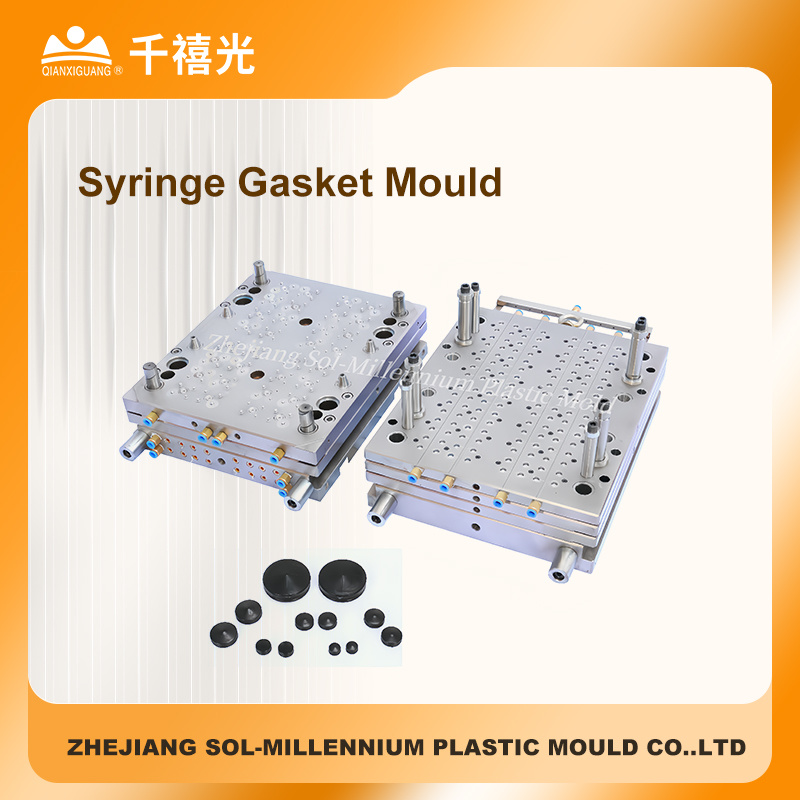

胶塞模具
我们的注射器胶塞模具设计细致，具有高度的配合精度和不易变形的模板，确保了长期的使用寿命。此类模具专为制造三部件注射器中的高精度胶塞而设计，这些胶塞在推杆和外套之间形成必要的密封，防止药液泄漏，保证注射器操作顺畅。
模具基本信息
|
胶塞模具 |
|
|
注射器尺寸 |
1ml、2ml、2.5ml、3ml、5ml、10ml、20ml、30ml、50ml、100ml |
|
腔数 |
64腔到128腔 |
|
模具基材 |
2738 / 2085 / 4Cr13 |
|
模具芯材 |
DC53 |
|
模具型腔材料 |
420 / S136 / FS636 |
|
模具流道类型 |
冷流道 / 半热流道 / 全热流道 |
|
产品材料 |
TPE或医用级PVC |
| 型芯型腔表面处理 |
镜面抛光 |
|
模具零件 |
镶入模架，相同零件可互换 |
|
模具寿命 |
冷流道半热流道最少3百万模次 |
|
全热流道最少5百万模次 |
|
|
模具保修 |
1 年 |
|
提供备件 |
10% |
参数比较表
|
胶塞模具 |
|||||
|
规格 |
流道类型 |
腔数 |
循环时间 /s |
模具尺寸 /MM |
注塑机吨位 |
|
5ml |
冷流道 |
128 |
19-21 |
410*510*260 |
200T |
|
全热流道 |
128 |
11-13 |
540*830*590 |
250T |
|
|
10ml |
冷流道 |
96 |
20-22 |
510*440*260 |
220T |
|
全热流道 |
128 |
13-15 |
540*830*590 |
300T |
|
|
20ml |
冷流道 |
48 |
23-25 |
400*400*320 |
200T |
|
全热流道 |
96 |
15-16 |
600*770*590 |
300T |
|
|
注意： 此为常用直口注射器外套模具的对比参数，其他规格可根据客户要求定做。 (具体周期时间根据客户图纸确定)) |
|||||
各种模具名称
|
● 胶塞模具 |
● 医用胶塞模具 |
|

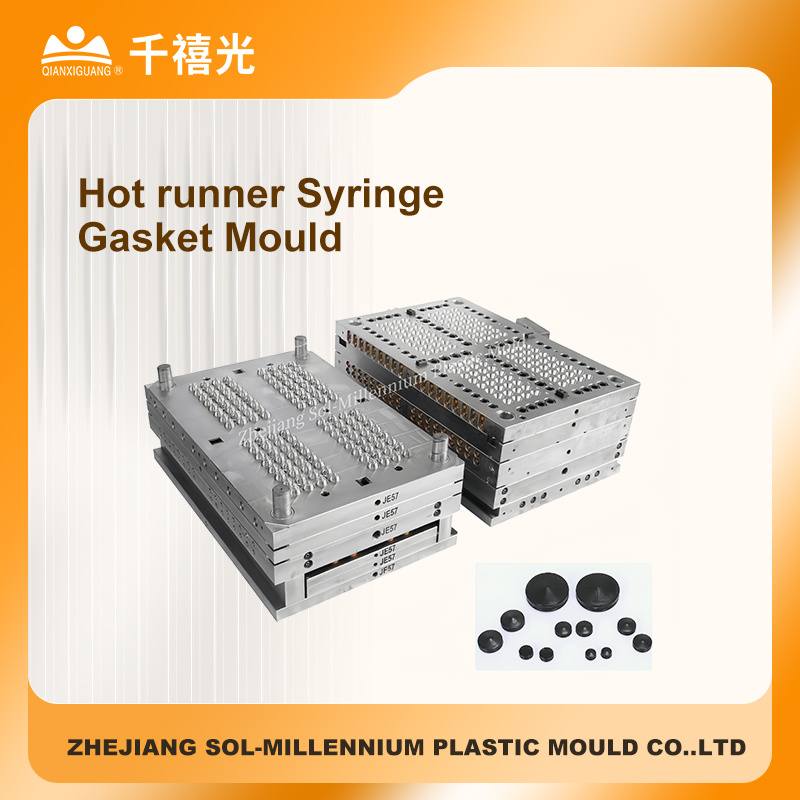

● 全热流道胶塞模具 |
● 半热流道胶塞模具 |
|
● 冷流道胶塞模具 |
|
