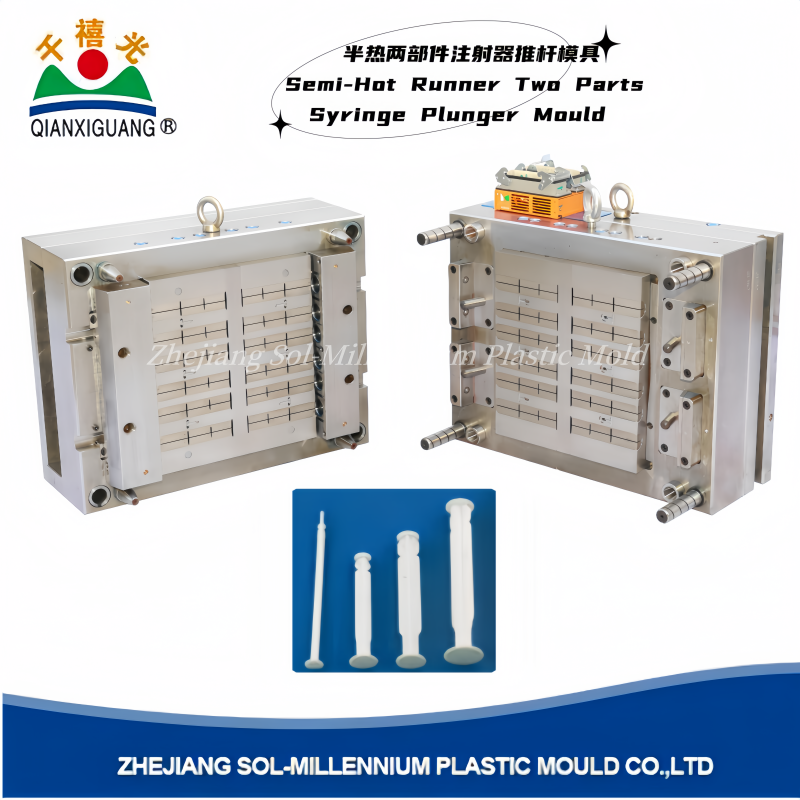

两部件推杆模具

  • 产品概述
  • 性能特点
  • 技术参数

模具基本信息

两部件推杆模具

注射器尺寸

1ml, 2ml, 2.5ml, 3ml, 5ml, 10ml, 20ml, 30ml, 50ml, 100ml

腔数

0-64腔

模具流道类型

冷流道/半热流道/全热流道

产品类型

两部件

产品材料

PE

型芯型腔完成

镜面抛光



模具寿命



冷流道半热流道最少3百万模次

全热流道最少5百万模次

模具保修

一年




产品介绍

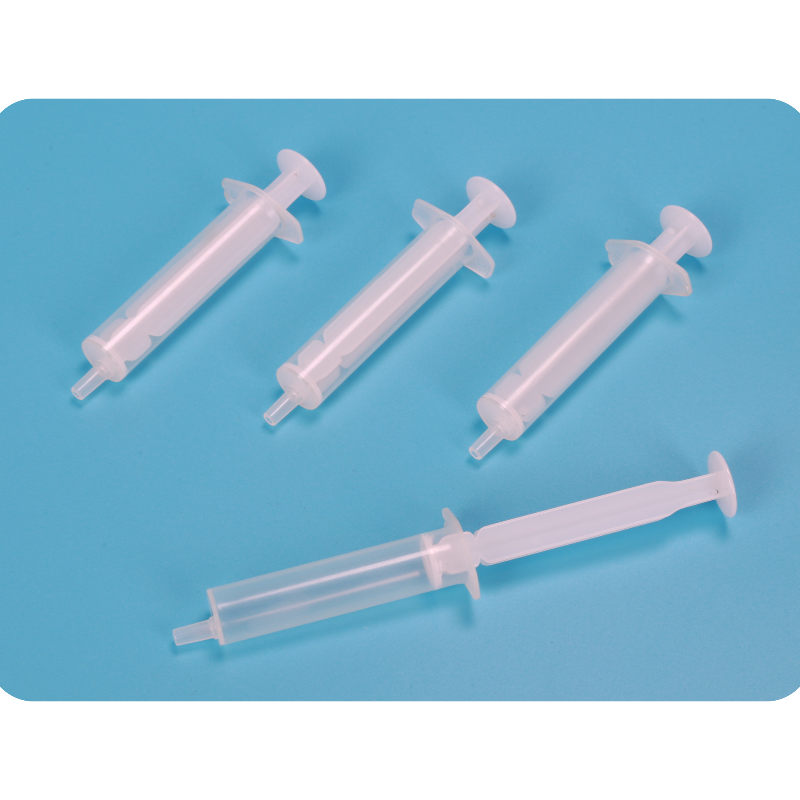

我们的注射器推杆模具设计精密,具有高度的配合精度和不易变形的模板,确保了长期的使用寿命。使用此模具生产的推杆产品,其精准的尺寸保证了准确的容量、良好的滑动性能和有效的密封性。凭借40年的创新经验,我们的模具满足医疗行业的高标准,设计上追求高精度和耐用性,能支持超过300万次的生产循环,有些模具在适当维护下使用可达10年以上。我们采用多腔设计和先进的表面处理技术,提供冷流道、半热流道以及全热流道系统以满足不同客户需求。为了提升净化车间利用率和无尘需求,我们开创的全热流道技术大大提升了生产效率和产品质量。选择我们的模具,就是选择质量、创新和可靠性的传承。



常规模具冷,半热,全热流道各项参数对比

注射器推杆模具

规格

流道类型

腔数

循环时间 /s

模具尺寸 /MM

注塑机吨位

1ml

冷流道

64

17-19

430*480*320

250T

半热流道

64 & 4

16-18

430*500*400

250T

3ml

冷流道

64

17-19

520*400*320

250T

半热流道

64 & 8

16-18

560*450*400

250T

全热流道

64

8-10

750*530*480

220T

5ml

冷流道

64

17-19

560*460*320

250T

半热流道

64 & 8

16-18

550*490*400

250T

全热流道

64

8-10

750*510*480

250T

10ml

冷流道

48

18-20

430*620*320

280T

半热流道

48 & 12

18-20

420*620*400

250T

全热流道

48

9-11

500*800*480

250T

20ml

冷流道

32

20-22

460*500*320

320T

半热流道

32 & 8

18-20

460*500*400

300T

全热流道

48

12-16

800*550*480

300T

.:此为常用注射器推杆模具对比参数,其他规格可根据客户要求定做。

(具体周期时间根据客户图纸确定)






 业务流程



业务流程图



1.询价

客户提供详细的图纸或3D模型。

2.报价

根据提供的详细信息报价。

3.谈判

讨论材料、时间表、付款和价格等事项。

4.下订单

最终确定合同并收到客户的预付款。

5.设计

制定模具结构图并进行审核。

6.生产

在生产之前获得客户对最终产品设计的批准。

7.测试样品

将样品寄送给客户以便审批。

8.交货

按照合同规定送到指定地点
